ノード、ポート、エッジ

データ処理のフローを可視化する重要な要素である、ノードとエッジ、そしてポートの基本的なデザインと各部の機能について説明します。

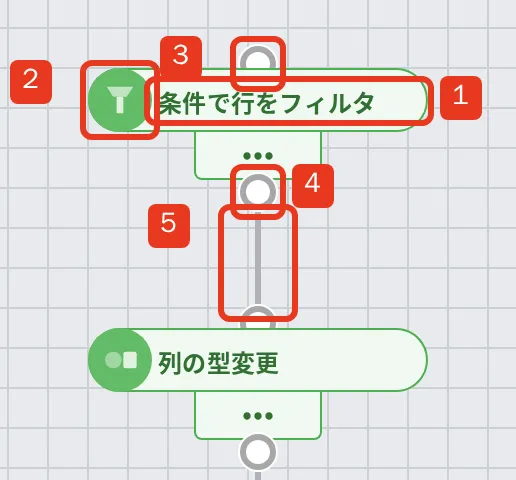

画面構成

ノードの機能名が表示されます。

ノードの機能カテゴリを示すアイコンが表示されます。
ノード選択時にはチェックボックスとして使用します。

ノード名の右端に出る丸いボタンです。ビジュアライズの作成や状態の確認ができます。以下の 3 つのパターンがあります。

グラフがまだないノードにカーソルを合わせると、プラスのボタンが出ます。クリックするとビジュアライズの新規作成に進みます。

出るのは、そのノードが成功しているときだけです。 未実行・警告あり・エラーのノードや、データをエクスポートするのような出力ノードには出ません。

ノードに作成済みのグラフがあり、かつ全てのグラフがダッシュボードに配置されていない場合、グラフアイコンが表示されます。カーソルを合わせなくても出たままになります。

ノードに作成済みのグラフがあり、その一部または全部がダッシュボードに配置されている場合、ダッシュボードアイコンが表示されます。

ノードに対するコメントが表示されます。

カーソルを合わせてドラッグ&ドロップすることで、コメントフィールドを縦方向に拡大または縮小できます。

ノードで処理するデータなどを入力する場所です。

ノードで処理したデータなどを出力する場所です。

データの入り口と出口になるノードには、上または下に札が付きます。データフロー全体の入り口や出口を視覚的に分かりやすく示します。

札	付く場所	付くノード
INPUT	ノードの上	分析するデータを配置する、SQLビルダーの中間データを選択する
EXPORT	ノードの下	データをエクスポートする、中間データやデータソースへの書き出し、通知へのデータ受け渡し

高速処理で動いたノードには、機能アイコンの右下に稲妻の印が付きます。 どちらの処理で動かすかは nehan がデータの大きさを見て選ぶので、設定で切り替えるものではありません。切り替わる目安はデータ処理の仕組み、扱えるデータの大きさは処理可能データサイズにまとめています。

この印は実行したあとに付きます。 実行前のノードには付きません。Hyper nehanを契約していない組織では、どのノードにも付きません。

ノード同士を接続する線です。エッジが接続されていることは、ノードで処理したデータを次のノードに渡すことができていることを意味します。
