ノード、ポート、エッジ

データ処理のフローを可視化する重要な要素である、ノードとエッジ、そしてポートの基本的なデザインと各部の機能について説明します。

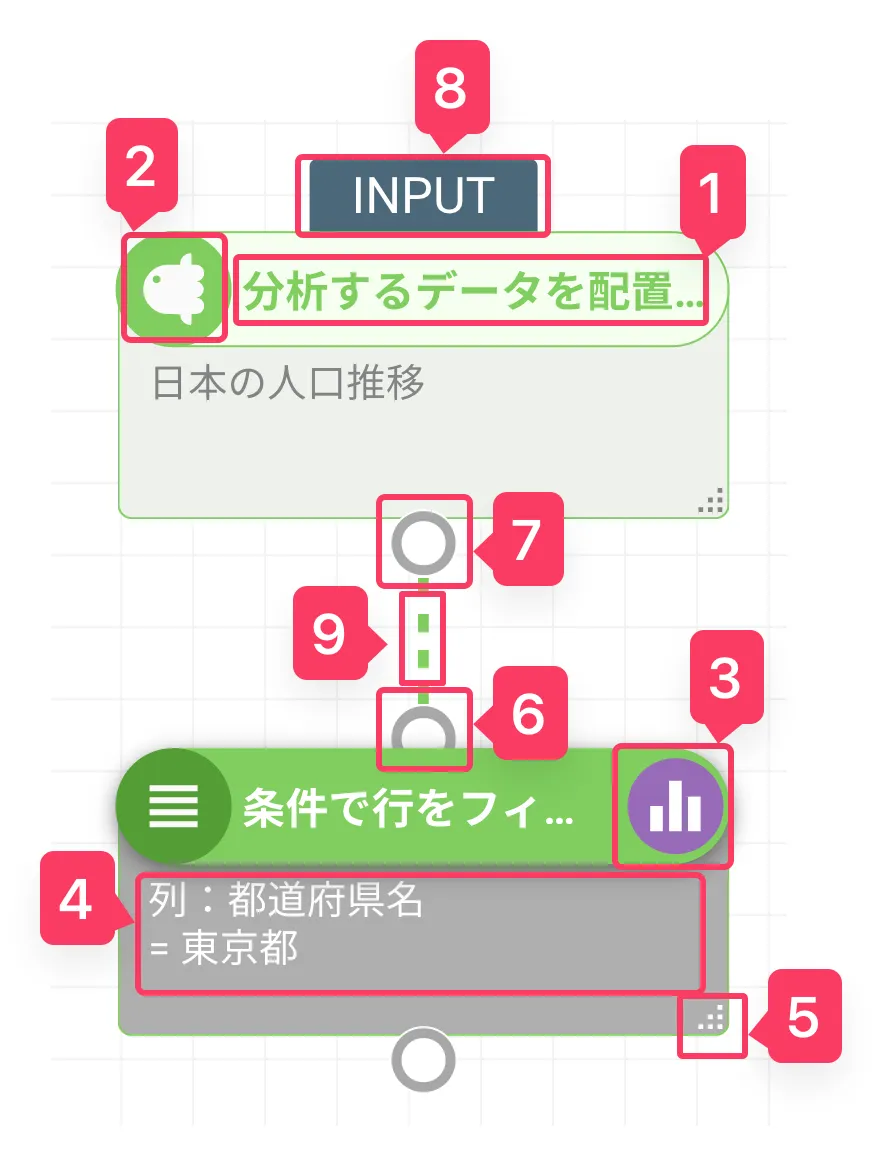

画面構成

ノードの機能名が表示されます。

ノードの機能カテゴリを示すアイコンが表示されます。
ノード選択時にはチェックボックスとして使用します。

ビジュアライズの作成や状態の確認ができます。以下の 3 つのパターンがあります。

ノードにグラフが作成されていない場合、カーソルを合わせると新規作成用のプラスボタンが表示されます。

ノードに作成済みのグラフがあり、かつ全てのグラフがダッシュボードに配置されていない場合、グラフアイコンが表示されます。

ノードに作成済みのグラフがあり、その一部または全部がダッシュボードに配置されている場合、ダッシュボードアイコンが表示されます。

ノードに対するコメントが表示されます。

カーソルを合わせてドラッグ&ドロップすることで、コメントフィールドを縦方向に拡大または縮小できます。

ノードで処理するデータなどを入力する場所です。

ノードで処理したデータなどを出力する場所です。

分析するデータを配置するやデータをエクスポートするノードには、このラベル(INPUT,EXPORT)が表示されます。データフロー全体の入り口や出口を視覚的に分かりやすく示します。

ノード同士を接続する線です。エッジが接続されていることは、ノードで処理したデータを次のノードに渡すことができていることを意味します。
